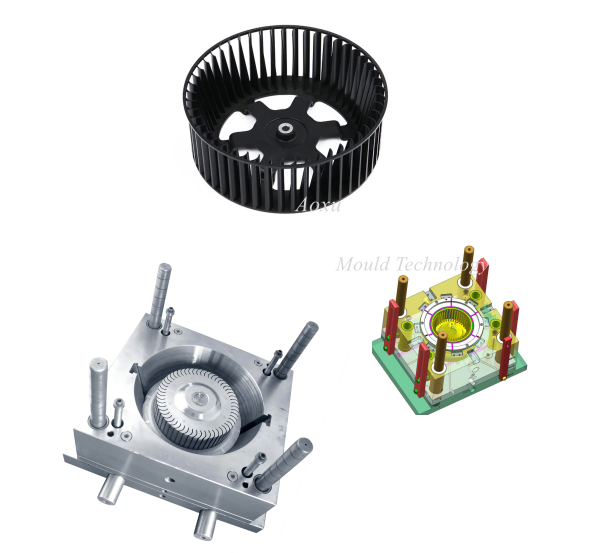

Zentrifugalventilatorform aus PP-Kunststoff
Mould Name: Radialventilatorform
Produktgröße: 120 x 120 x 80 mm
Formgröße: 350 x 350 x 400 mm
Formhohlraum Nr.: 1 Hohlraum
Einspritzsystem: Heißkanal 3 Spitzentore
Formgewicht: 500 KG
Geeignete Maschine: 180 T
Formstahlmaterial: H13
Garantie: 1.000.000
Kunststoffmaterial: PP 20 % Talkum
Zykluszeit: 30 Sekunden
T1-Zeit: 45 Tage
So erstellen Sie Designs für Radialventilatorformen
Gutes Design ist der Schlüssel zur Formqualifizierung. Personal im Spritzgussbau, das gute Arbeit in der Konstruktion von Zentrifugalventilatorformen leisten kann, kann die Herstellungskosten senken und Wartungsarbeiten nach dem Formentest vermeiden.
Inspektion von Kunststoffprodukten
Ob es sich um die von Kunden bereitgestellten Produktzeichnungen oder die von AOXU Mould erstellten Produktzeichnungen handelt. Unser Werkzeugkonstrukteur prüft Details, bevor er mit der Konstruktionsarbeit beginnt, wie zum Beispiel:
Ist die Schrumpfung des Materials gerecht genug,
Ob Bewegung im bestehenden Produktdesign machbar ist,
Ist der Formschrägewinkel groß genug, um das Produkt freizugeben,
Sind die Rippen des Produkts gut genug, um Schrumpfspuren zu vermeiden,
Ob das Produkt am Hohlraum klebt, h als eine Schweißnaht auf der Einlassfläche erzeugt wurde,
Wo ist die beste Lüftungsrinne und so weiter.
Moldflow-Analyse
Finden Sie gleichzeitig mit Moldflow und anderer fortschrittlicher Softwareerkennung die beste Gate-Position. 3D-Design der Spritzgussform. Nachdem die Produktunterlagen fehlerfrei geprüft wurden. Dann begann der Formenbauer mit der Arbeit. Ein Ingenieur ist für ein Projekt verantwortlich. Wir stellen sicher, dass die Designausgabe von Produkten den Kundenanforderungen entspricht. Im Allgemeinen entwerfen europäische Kunden nach dem Hasco-Standard, amerikanische Kunden entscheiden sich für den DME-Standard und die meisten inländischen Kunden entscheiden sich für den LKM-Standard.
2D-Design
Nachdem die Konstruktion der Zentrifugalventilatorform abgeschlossen ist, verfügen wir über 2D-Konstrukteure, die Teilzeichnungen und Montagezeichnungen zeichnen. Einen für unsere Techniker und einen für unsere Kunden. Wir garantieren, dass alle im Herstellungsprozess platzierten Teile den Details des Computerdesigns entsprechen, um die Wartung durch den Kunden zu erleichtern.
